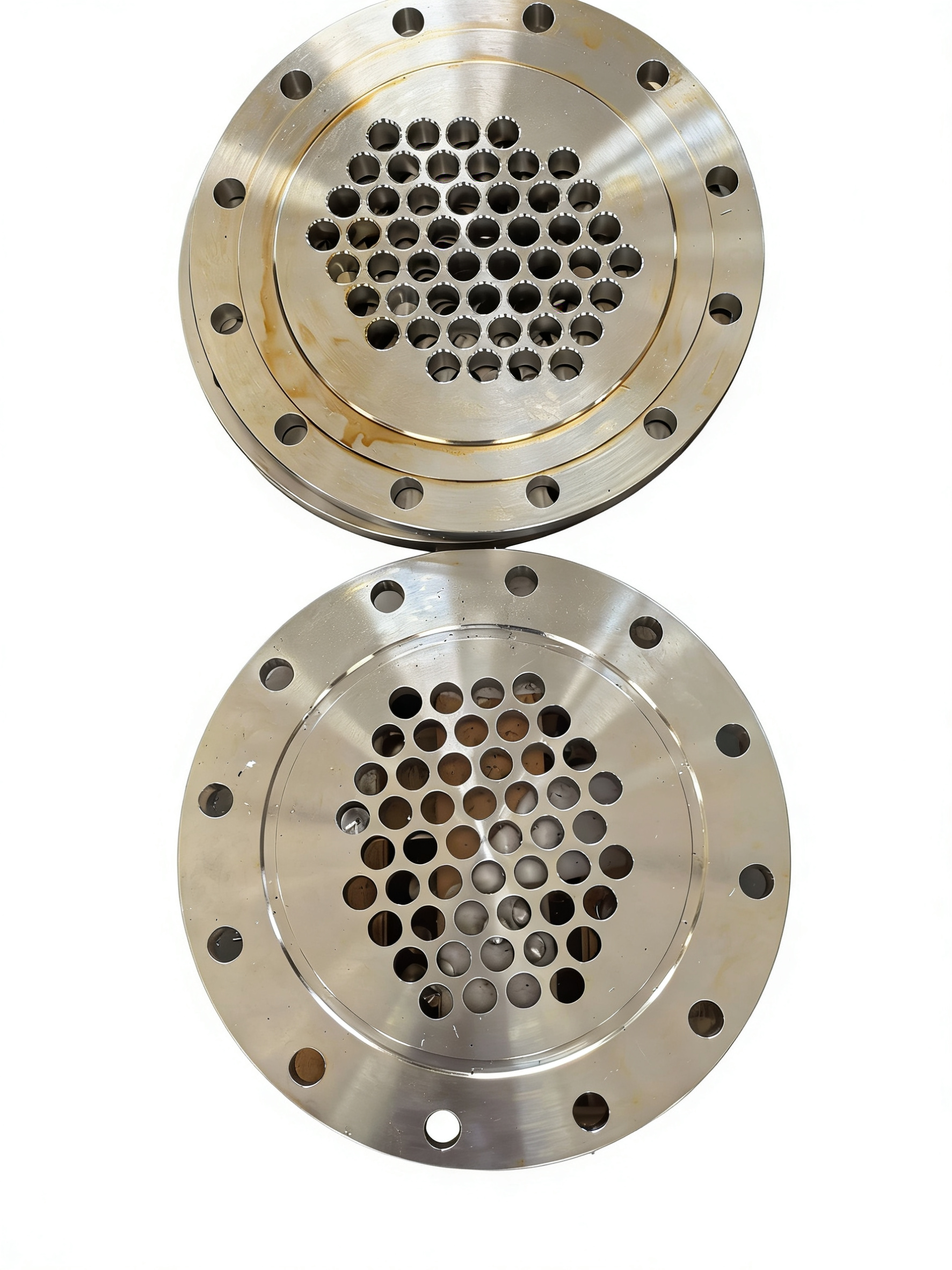

Forjamento de folha de tubo de trocador de calor de alta pressão

Recursos do produto

• Processo de formação : Forjamento a quente + Jateamento + Usinagem de precisão CNC (perfuração)

• Materiais Disponíveis : Aço Carbono (Q345R), Aço Liga (15CrMo, 16Mn), Aço Inoxidável, etc., personalizáveis ​​conforme desenhos

• Controle de precisão : Tolerância dimensional de furos de flange e furos de tubo ≤ ±0,05 mm, garantindo confiabilidade de vedação e eficiência de troca de calor

• Vantagens de desempenho : Estrutura metálica densa, linha de fluxo de forjamento contínuo, excelente resistência a alta pressão, resistência à corrosão e resistência à fadiga, atendendo aos padrões de segurança de vasos de pressão

• Serviço de personalização : Suporta dimensões personalizadas, disposição de furos, materiais de acordo com desenhos 2D/3D, fornece certificado de material, relatório de tratamento térmico, relatório de testes não destrutivos e outro conjunto completo de documentos de qualidade

Campos de aplicação

• Folhas de tubos para trocadores de calor e vasos de pressão

• Componentes de troca de calor da indústria petroquímica e de energia

• Flange perfurada para equipamento de separação de fluidos

• Forjamento de chapas tubulares personalizadas para vários sistemas industriais de troca de calor

Descrição do produto

A integridade de qualquer sistema de gerenciamento térmico industrial depende muito dos componentes principais que determinam a separação de fluidos e a contenção de pressão. Nosso forjamento personalizado de chapas tubulares para trocadores de calor é meticulosamente projetado para servir como barreira impenetrável e base estrutural em seus equipamentos críticos. Ao contrário das placas de aço convencionais que muitas vezes abrigam laminações internas ocultas e vazios microscópicos, nossas chapas tubulares forjadas passam por um intenso processo de forjamento a quente. Este tratamento térmico e mecânico transformador refina a estrutura cristalina dos grãos do metal, criando uma linha de fluxo contínua e ininterrupta que amplifica dramaticamente a resistência inerente do material. Quando você passa a mão pela superfície usinada, o acabamento espelhado e impecável fala dos rigorosos processos CNC de perfuração e fresamento profundo que ele suportou. O componente resultante oferece uma resistência incomparável à fadiga de alta pressão, corrosão química agressiva e ciclos térmicos extremos. Ao integrar essas peças forjadas robustas em seus vasos de pressão ou unidades de dessalinização, você elimina efetivamente o risco de fraturas por tensão catastróficas e falhas prematuras de vedação. Isso se traduz diretamente na minimização do tempo de inatividade para manutenção, na vida útil prolongada do equipamento e na eficiência otimizada da troca de calor em toda a operação.

Especificações do produto

Controle de qualidade e testes não destrutivos

A confiança nos componentes críticos da infraestrutura baseia-se em dados verificáveis. Nossos protocolos abrangentes de garantia de qualidade garantem que cada placa de tubo que sai de nossas instalações esteja estruturalmente impecável e pronta para implantação imediata e segura.

• Varredura de defeitos internos: Cada forjamento passa por rigorosos testes ultrassônicos (UT) e testes radiográficos (RT) para examinar profundamente o interior do metal, garantindo zero vazios internos, rachaduras ou inclusões.

• Verificação da composição química: A espectrometria avançada confirma que a composição elementar da matéria-prima corresponde perfeitamente às especificações exigidas, garantindo desempenho previsível em ambientes corrosivos.

• Validação de propriedades mecânicas: Testes destrutivos em blocos de teste de sacrifício verificam a resistência à tração, o limite de escoamento e a resistência ao impacto, comprovando a capacidade do material de suportar tensões operacionais extremas.

• Rastreabilidade completa: capacitamos suas equipes de compras e engenharia com um conjunto completo de documentação, incluindo certificados de materiais, gráficos de tratamento térmico e relatórios de END, garantindo um processo de aquisição transparente e sem riscos.

Capacidades e personalização em grande escala

Os megaprojetos industriais exigem parceiros de produção capazes de crescer sem sacrificar a precisão. Nossas prensas de forjamento para serviços pesados ​​e envelopes de usinagem expansivos são construídos especificamente para demandas massivas de infraestrutura.

• Grandes capacidades dimensionais: Forjamos e usinamos rotineiramente chapas tubulares colossais com diâmetros externos que chegam a 3.500 mm e espessuras de até 600 mm, acomodando os maiores vasos de pressão industriais.

• Manuseio de Peso Pesado: Com a capacidade de produzir peças forjadas de peça única pesando até 20 toneladas, eliminamos a necessidade de conjuntos soldados de múltiplas peças, preservando a integridade estrutural de grandes unidades de troca de calor.

• Soluções avançadas de revestimento: Para aplicações que exigem proteção extrema de superfície sem o custo de ligas exóticas sólidas, oferecemos técnicas especializadas de revestimento de solda e revestimento por explosão, unindo perfeitamente camadas resistentes à corrosão a bases robustas de aço carbono.

• Tradução de engenharia sob medida: Nossas equipes técnicas convertem perfeitamente seus modelos CAD 2D e 3D complexos em realidade de fabricação precisa, garantindo que cada dimensão, ranhura e perfil de flange personalizados sejam executados sem falhas.

Tratamento de superfície e desempenho de vedação

A interface entre a placa do tubo, os tubos e o casco do recipiente é o ponto mais vulnerável em qualquer trocador de calor. Projetamos nossos acabamentos de superfície para garantir uma vedação impenetrável e duradoura que evita vazamentos perigosos.

• Perfis de rugosidade otimizados: Controlamos meticulosamente a rugosidade da superfície dentro dos furos do tubo. Para conexões de juntas de expansão, alcançamos Ra ≤ 12,5μm para aderência mecânica máxima, enquanto as conexões de soldagem são preparadas para Ra ≤ 25μm para fusão ideal da poça de fusão.

• Ranhuras de vedação de precisão: As bordas do flange e as superfícies de assentamento da junta são usinadas com concentricidade e planicidade absolutas, garantindo que as juntas sejam comprimidas uniformemente e mantenham uma barreira à prova de vazamentos sob flutuações extremas de pressão.

• Dureza de superfície aprimorada: Através de jateamento controlado e tratamentos térmicos especializados, as superfícies externas alcançam uma dureza ideal que resiste a arranhões e deformações durante manuseio e montagem em serviços pesados.

• Acabamentos resistentes à corrosão: As superfícies refinadas e lisas minimizam as fendas microscópicas onde os agentes corrosivos podem se acumular, reduzindo drasticamente o risco de corrosão localizada e prolongando a vida operacional de todo o sistema térmico.

Por que nos escolher

Selecionar o parceiro de fabricação certo para componentes críticos de vasos de pressão é uma decisão que impacta a segurança e a eficiência de toda a sua operação. Oferecemos conhecimento técnico incomparável e execução confiável para seus projetos mais exigentes.

• Controle de fabricação de ponta a ponta: desde a seleção de tarugos brutos e forjamento a quente até a furação profunda CNC e a inspeção final de END, controlamos todas as fases da produção internamente, garantindo zero comprometimento da qualidade.

• Consultoria de engenharia: Nossa equipe de especialistas metalúrgicos e mecânicos colabora diretamente com seus engenheiros, oferecendo consultoria na seleção de materiais e otimização de projeto para melhorar o desempenho de seus sistemas de troca de calor.

• Aderência rigorosa à entrega: entendemos que atrasos nos projetos custam dinheiro. Nosso gerenciamento de produção simplificado e nossa cadeia de suprimentos robusta garantem que mesmo as peças forjadas mais complexas e de grande escala sejam entregues estritamente dentro do prazo.

• Padrões de segurança inflexíveis: Ao aderir aos mais rigorosos códigos internacionais de vasos de pressão, fornecemos componentes que protegem sua força de trabalho, suas instalações e sua reputação operacional.

Perguntas frequentes

Abaixo estão as respostas para dúvidas técnicas comuns sobre nossas chapas forjadas de tubos para trocadores de calor. Se você tiver requisitos específicos de projeto, nossa equipe de engenharia está pronta para ajudar.

Como o forjamento a quente melhora a vida útil da chapa tubular em comparação com placas de aço laminadas padrão?

O forjamento a quente comprime o metal em temperaturas extremas, refinando a estrutura do grão e criando linhas de fluxo contínuo. Isso elimina as laminações internas e a porosidade frequentemente encontradas em chapas laminadas, resultando em uma resistência à fadiga significativamente maior e evitando falhas catastróficas sob ciclagem de alta pressão.

Você pode acomodar arranjos personalizados de furos de tubos para dinâmica de fluidos térmicos altamente especializada?

Absolutamente. Nossos avançados centros de usinagem CNC podem executar com precisão qualquer configuração personalizada, incluindo layouts triangulares de alta densidade, quadrados de fácil limpeza ou escalonados complexos, mantendo uma tolerância estrita de ≤ ±0,05 mm em milhares de furos.

Quais métodos de testes não destrutivos (END) você emprega para garantir a integridade interna de peças forjadas maciças?

Cada folha de tubo passa por testes ultrassônicos (UT) abrangentes para detectar falhas internas profundas e testes radiográficos (RT), quando aplicável. Fornecemos relatórios completos de END para certificar que o componente está totalmente livre de vazios microscópicos ou rachaduras.

Vocês fornecem chapas tubulares compostas ou revestidas para aplicações químicas altamente corrosivas?

Sim. Para equilibrar extrema resistência à corrosão com resistência estrutural e economia, oferecemos serviços especializados de revestimento de solda e revestimento de explosão. Este processo une materiais premium, como titânio ou aço inoxidável Super Duplex, a uma base robusta de aço carbono ou liga.

Que documentação é fornecida com o forjamento final entregue para satisfazer a conformidade regulatória?

Fornecemos um dossiê de qualidade completo e rastreável em cada remessa. Isso inclui o certificado de matéria-prima, gráficos detalhados de tratamento térmico, registros de inspeção dimensional, análise de composição química, resultados de testes de propriedades mecânicas e todos os relatórios de END certificados.
